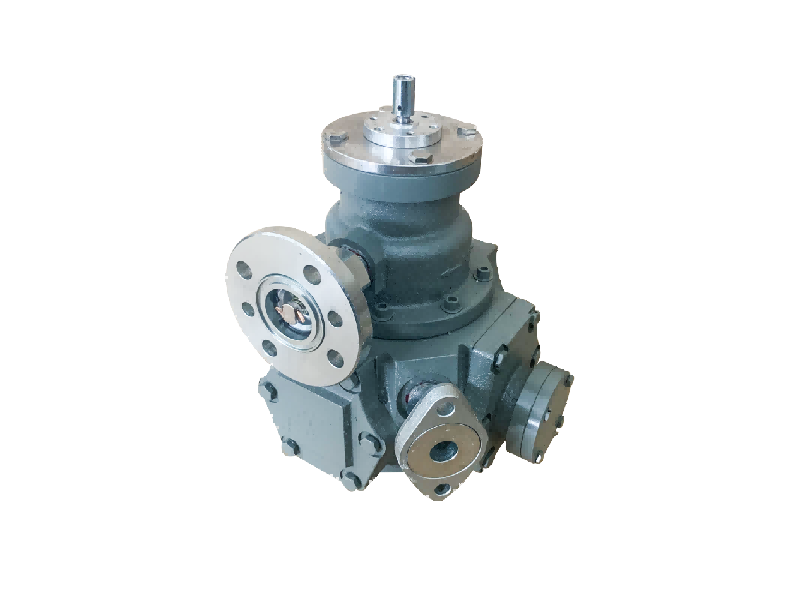

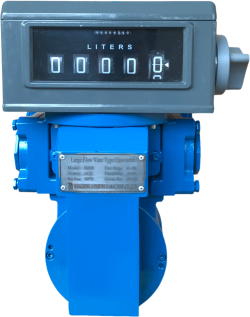

Kernen iLPGFM1 Flowmeterer en lukket cylindrisk skal. Shell installeret inde i en fri rotation omkring den cylindriske trommes centrale akse, tromlen ved det radiale blad adskilt i tre eller fire uafhængige gaskammer (eller 'spand'). Hvert kammer har lige spalteåbninger i den indre væg (nær midtaksen) og i den ydre væg (nær huset): den indre åbning tjener som indløbet til målingskammeret i kammeret og den ydre åbning tjener som afsætningsmuligheden for kammeret. LPGFM1-huset er fyldt med ca. halvdelen af mængden af vand eller lavviskositetsolie som en tætningsvæske, så den nedre halvdel af rotoren er nedsænket i væsken. Denne flydende tætningsmetode er det vigtigste træk ved flowmeteren, der erstatter den mekaniske tætning af det traditionelle volumetriske flowmeter og opnår en unik lækagefri operation.
Gas fra flowmeterindløbet i arbejdsgangen er som følger:
Oppustelig fase: Gassen først ind i strømmen i en bestemt position af gaskammeret (såsom et kammer). På dette tidspunkt udsatte A -kammeret for det indre indløb, der netop blev udsat for den flydende overflade, og indløbet, der var forbundet til gassen, at fylde et kammer. På samme tid er et andet kammer (f.eks. Kammer B) fyldt med gas, og dets indre og ydre åbninger forsegles af den flydende overflade, der danner et lukket 'spand' rum - målingskammeret. Et tredje kammer (f.eks. Kammer C) har sin ydre udløb udsat for den flydende overflade og begynder at udlufte gas til målerudløbet.
Drev og rotation: Når gassen fortsætter med at fylde et kammer, udsættes den roterende cylinder for en ubalanceret kraft, der er drevet af indløbstrykket og begynder at rotere mod uret omkring dens centrale akse (rotationsretning afhænger af designet og vises mod uret i illustrationen).
På samme tid roterer kammer A til den oprindelige position af kammer B, og dens indre og ydre åbninger forsegles af den flydende overflade og danner et nyt målingskammer. På denne måde gennemgår hvert kammer cyklussen: inflation → dannelse af et forseglet kammer → udstødning → nulstilling ved nedsænkning.
Grundlag for volumetrisk måling: Det centrale punkt er, at for hver revolution af tromlen passerer et volumen af gas, der er lig med 'antal kamre × volumen af individuelle kamres' gennem måleren. For eksempel, i tilfælde af en firekammer rotor, udledes en revolution fire gange spidsen af kamrene. Antallet af rotationer af cylinderen overføres til den eksterne tællingsindikator (f.eks. Mekanisk tæller eller elektronisk sensor) gennem gearingsmekanismen, som nøjagtigt kan tilføje det samlede volumen af gas, der passerer gennem flowmeteren.
LPG FlowmeterI kraft af sit flydende tætningsprincip er en unik klasse af ikke-leakage volumetrisk flowmeter. Dets fejlkarakteristika (såsom linearitet, gentagelighed) og anden er afhængig af mekanisk tætning af det volumetriske flowmeter (såsom bæltehjul, membran) har en signifikant forskel, normalt med fremragende nøjagtighed, måleenøjagtighed på op til 0,2 niveau til 0,5 niveau. Princippet om drift bringer imidlertid også specifikke begrænsninger:
Begrænsninger for strømningsområde: For at sikre, at væsken kan forsegles effektivt i gaskammeret, og gassen kan udledes glat uden at forårsage voldelige udsving i væskeniveauet eller flydende indtrængen, kan den roterende hastighed af den roterende cylinder ikke være for hurtig. Dette begrænser direkte den maksimale målbare strømningshastighed. Derfor er LPGFM1 -strømningsmålere hovedsageligt egnede til nøjagtig måling af små flowgasser, der ofte bruges i laboratorier, standardmålerkalibrering, lille flowovervågning af specielle processer og andre scenarier.
Krav til gaskompatibilitet: Den gas, der skal måles, må ikke opløses i tætningsvæsken inde i flowmeteren, og den kan heller ikke have nogen kemisk reaktion eller interaktion med tætningsvæsken. Undladelse af at gøre dette kan resultere i målefejl (f.eks. Læsninger i små volumen på grund af gasopløsning), ændringer i væskens art eller endda skade på måleren. Valg af en passende tætningsvæske (vand, olie eller anden inert væske) er afgørende for nøjagtig måling af en bestemt gas.
Andre overvejelser: Måleren skal monteres vandret, og væskeniveauet skal opretholdes ved det specificerede mærke, når den er i brug. Ændringer i omgivelsestemperatur kan resultere i ændringer i volumenet af tætningsvæsken og kræve opmærksomhed eller kompensation. Selvom de er meget nøjagtige, er de normalt relativt store i størrelse og vægt og kræver regelmæssig vedligeholdelse af niveauet og renligheden af væsken.
I sammendraget indtager LPG-flowmetre, med deres høje nøjagtighed, ingen lækage og intuitivt princip, en vigtig position inden for den samlede volumenmåling af små strømningsgasser, men er nødt til strengt at følge deres relevante strømningsområder og gasforseglede flydende kompatibilitetskrav.
